□結構特點和應用范圍
ZDRW-16型電子式電動重型蝶閥是由電子式 電動執行機構和 重型蝶閥調節機構組成。流通能力大，調節精度高，允許壓差大。 適用于含有懸浮顆粒的流體及濃濁、漿狀流體的調節。廣泛應用于化工、 石油、冶金、電站等工業部門中。
□型號、規格
|
類別 |
常溫型 |
中溫型 |
|
型號 |
|
|
|
規格 |
DN80～350 |
|
□技術參數和性能指標
●重型蝶閥調節機構主要技術參數
|
公稱通徑 mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
公稱壓力 MPa |
1.6 |
|||||||
|
額定轉角 o |
60 |
|||||||
|
流量特性 |
近似等百分比 |
|||||||
|
介質溫度 oC |
-20～200(常溫)；-40～450(中溫) |
|||||||
|
環境溫度 oC |
無空間加熱器：-10～60； 帶空間加熱器：-35～60 |
|||||||
|
接管法蘭 |
按JB78-59 、 JB/T79.1-94 |
|||||||
|
閥體材質 |
ZG230-450; ZG1Cr18Ni9Ti; ZG0Cr18Ni12Mo2Ti |
|||||||
|
閥板材質 |
ZG230-450; ZG1Cr18Ni9Ti; ZG0Cr18Ni12Mo2Ti |
|||||||
●額定流量系數Kv
|
轉角 |
10o |
20o |
30o |
40o |
50o |
60o |
|
|
公 |
80 |
6.7 |
15 |
30 |
55 |
92 |
125 |
|
100 |
10 |
23 |
46 |
85 |
140 |
190 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
200 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
440 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
780 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1240 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1760 |
|
|
350 |
130 |
280 |
550 |
1040 |
1750 |
2390 |
|
|
型 號 |
輸出力N·m |
動作時間s/90o |
技術參數 |
|
361RSB-10 |
100 |
18.0 |
電源：220V±10%V a.c. |
|
361RSB-20 |
200 |
36.0 |
|
|
361RSC-30 |
300 |
24.0 |
|
|
361RXB-10 |
100 |
18.0 |
|
|
361RXB-20 |
200 |
36.0 |
●3610R角行程電子式電動執行機構技術參數
●性能指標
|
項 目 |
指 標 值 |
||
|
基 本 誤 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 區 % |
3.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差 % |
+2.5 |
||
|
允許泄漏量1/h |
2× |
||
●允許壓差 MPa
|
執行機構型號 |
361RSB-10 |
361RSB-20 |
361RSC-30 |
|
|
公 |
80 |
1.6 |
|
|
|
100 |
1.388 |
|
|
|
|
125 |
|
1.128 |
|
|
|
150 |
|
0.827 |
|
|
|
200 |
|
0.357 |
|
|
|
250 |
|
|
0.275 |
|
|
300 |
|
|
0.161 |
|
|
350 |
|
|
0.102 |
|
注：表中允許壓差為開度為60o時的值
□外形尺寸

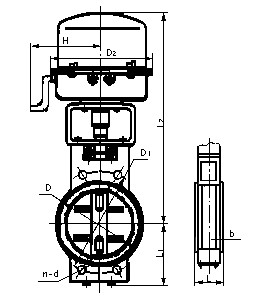

●電子式電動重型蝶閥外形尺寸表 mm
|
公稱 通徑 |
法蘭距L |
D |
D1 |
D2 |
L1 |
L2 |
H |
n-d |
|
80 |
60 |
135 |
160 |
225 |
113 |
260 |
225 |
8-18 |
|
100 |
60 |
155 |
180 |
225 |
125 |
270 |
225 |
8-18 |
|
125 |
60 |
185 |
210 |
225 |
135 |
292 |
225 |
8-18 |
|
150 |
60 |
210 |
240 |
225 |
150 |
332 |
225 |
8-23 |
|
200 |
70 |
265 |
295 |
225 |
180 |
347 |
225 |
12-23 |
|
250 |
70 |
320 |
355 |
335 |
219 |
415 |
260 |
12-25 |
|
300 |
80 |
375 |
410 |
335 |
229 |
450 |
260 |
12-25 |
|
350 |
80 |
435 |
470 |
335 |
279 |
480 |
260 |
16-25 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑和額定流量系數Kv;
●執行器內是否帶空間加熱器，是否帶過載保護裝置；
●閥前壓力，閥后壓力，公稱壓力；
●閥體閥板材料；
●是否有其它要求。
注：電子式電動執行機構和蝶閥調節機構分別接受單機訂貨。
