Beyond the classic new pupa morphosis in butterfly

重型氣動蝶閥

詳情介紹

型重型氣動蝶閥

□結構特點和應用范圍

型重型氣動蝶閥采用氣動活塞角行程執行機構，動作可靠，調節精度高，體積小，重量輕，輸出轉矩大，允許壓差大，特別適合于懸浮顆粒的流體及濃、濁漿狀流體的調節。

□型號、規格

類別	單作用式		雙作用式
類別	常溫型	中溫型	常溫型	中溫型
型號
規格	DN80~500

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm	80	100	125	150	200	250	300	350	400	450	500
額定流量系數 Kv	125	190	200	440	780	1240	1760	2360	3212	3580	4160
公稱壓力 MPa	1.6
額定轉角 o	60
流量特性	近似等百分比
介質溫度 oC	-40~200(常溫型) ； -40~450(中溫型)
信號壓力 KPa	20~100
接管法蘭	按JB78-59、JB/T79.1-94 對夾式法蘭連接
閥體材質	ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti
信號連接螺紋	ZG1/4"					ZG3/8"
配用執行機構型號	ZSNJ-2		ZSNJ-3			ZSNJ-4
	ZSPJ-2		ZSPJ-3			ZSPJ-4

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●活塞執行機構的主要技術參數

型號	氣缸內徑mm		最大輸出力矩N.m		轉角 o	配調節機構規格 mm	氣源壓力 MPa
型號	單作用型	雙作用型	單作用型	雙作用型	轉角 o	配調節機構規格 mm	氣源壓力 MPa
	130	90	55	78	60	80~100	0.4
	170	130	125	210	60	125~200
	220	170	270	490	60	250~500

●性能指標

項 目	指標 值
基本誤差％	±2.0
回差％	2.0
死區％	0.8
額定行程偏差％	+2.0
允許泄漏量１／h	2×10-2×閥額定容量

●允許壓差 MPa

公稱通徑 mm		80	100	125	150	200	250	300	350	400	450	500
轉 角	０o	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.17	0.784	0.635
轉 角	60o	0.87	0.45	0.63	0.37	0.21	0.18	0.10	0.065	0.037	0.026	0.019

□可配附件
定位器、空氣過濾減壓器等。

□外形尺寸

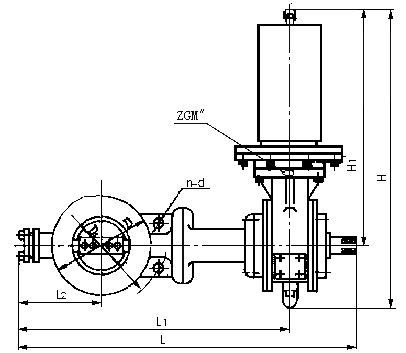

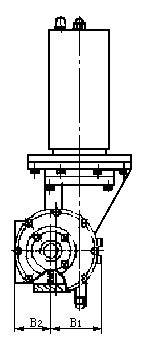

●單作用重型氣動蝶閥外形尺寸　　　　　　　　　　　　　　　　　　　　　 mm

公稱通徑	Ｄ	D１	L	L１	L2	H	H１	法蘭端面距Ｂ	B１	B2	n-d	ZGM"
80	135	160	512	405	113	575	475	60	130	85	8-18	ZG1/4"
100	155	180	534	427	125	575	475	60	130	85	8-18	ZG1/4"
125	185	210	623	490	135	775	645	60	170	105	8-18	ZG1/4"
150	210	240	678	545	150	775	645	60	170	105	8-23	ZG1/4"
200	265	295	723	590	180	775	645	70	170	105	12-23	ZG1/4"
250	320	355	874	719	219	940	765	70	220	130	12-25	ZG3/8"
300	375	410	919	764	229	940	765	80	220	130	12-25	ZG3/8"
350	435	470	999	844	279	940	765	80	220	130	16-25	ZG3/8"
400	485	525	1067	912	322	940	765	100	220	130	16-30	ZG3/8"
450	545	585	1142	987	354	940	765	100	220	130	20-30	ZG3/8"
500	608	650	1237	1082	387	940	765	100	220	130	20-34	ZG3/8"

單作用型

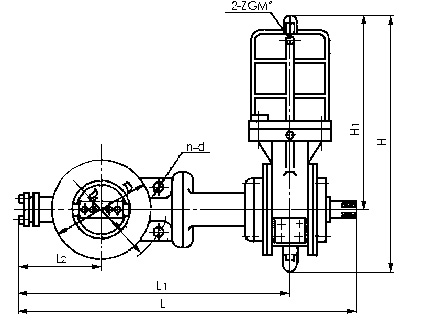

●雙作用重型氣動蝶閥外形尺寸　　　　　　　　　　　　　　　　　　　mm

公稱通徑	Ｄ	D１	L	L１	L2	H	H１	法蘭端面距Ｂ	B１	B2	B3	n-d	2-ZGM"
80	135	160	512	405	113	390	290	60	100	60	187	8-18	2-ZG1/4"
100	155	180	534	427	125	390	290	60	100	60	187	8-18	2-ZG1/4"
125	185	210	623	490	135	500	370	60	124	82	240	8-18	2-ZG1/4"
150	210	240	678	545	150	500	370	60	124	82	240	8-23	2-ZG1/4"
200	265	295	723	590	180	500	370	70	124	82	240	12-23	2-ZG1/4"
250	320	355	874	719	219	675	500	70	150	105	305	12-25	2-ZG3/8"
300	375	410	919	764	229	675	500	80	150	105	305	12-25	2-ZG3/8"
350	435	470	999	844	279	675	500	80	150	105	305	16-25	2-ZG3/8"
400	485	525	1067	912	322	675	500	100	150	105	305	16-30	2-ZG3/8"
450	545	585	1142	987	354	675	500	100	150	105	305	20-30	2-ZG3/8"
500	608	650	1237	1082	387	675	500	100	150	105	305	20-34	2-ZG3/8"

雙作用型

□主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍oＣ	備注
閥體	ZG230-450	-40~450	此表為各種材料的極限使用溫度，在實際選用中，應根據該閥的介質溫度范圍，確定材料的最低、最高使用溫度，其最低使用溫度不得低于介質溫度范圍的下限，最高使用溫度不得高于介質溫度范圍的上限。
	ZG1Cr18Ni9Ti	-250~550
	ZG0Cr18Ni12Mo2Ti
軸	2Cr13	-20~450
	1Cr18Ni9	-196~550
	0Cr18Ni12Mo2Ti	-196~550
填料	碳纖維	-120~350
填料	濕紡石棉線加合金絲	-40~550

□訂貨須知
訂貨時應詳細說明以下條件:
●產品型號;
●介質工作溫度范圍;
●公稱通徑、額定流量系數Ｋv;
●閥體、閥板材質;
●信號壓力，彈簧范圍;
●閥前、后壓力;
●是否有其它特殊要求。
