杠桿式調節閥

詳情介紹

□結構特點和應用范圍
杠桿式調節閥是由杠桿機構和調節機構(單座、雙座、套筒等直行程調節機構)兩部分組成。杠桿式調節閥的伸長杠桿與角行程電動執行機構的曲柄用銷連接，完成其調節閥的作用，其杠桿也可與浮球(自購)連接作液面調節。該產品可用于發電廠及其它場合，尤其需要執行機構與閥門本身分離安裝的場合。

□型號、規格

型號	單座閥	雙座閥	套筒閥
型號	ZVGP	ZVGN	ZVGM
規格	DN3/4"~200	DN25~300	DN25~300

□技術參數和性能指標

●調節機構主要技術參數

公稱通徑 mm		G3/4"	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	單座閥	※	1.2;2 3.2;5	8	12	20	32	50	80	120	200	280	450	—	—
	雙座閥	—	—	10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒閥	—	—	2;3.2 5;8;10	—	25 16	40 25	63 40	100 63	155 100	—	370 250	580 400	900 630	1300 1000
公稱壓力 MPa		6.4	4.0 6.4	1.6 、4.0 、6.4
行程 mm		10		16		25		40			60			100
流量特性		直線	直線、等百分比
配執行機構	型號	361RSA-05, 361RSB-10 361RSB-20						361RSB-20 361RSC-30			361RSC-50 361RSC-60			361RSC-60 361RSD-100
	轉矩N·m	50 ; 100 ; 200						200 ; 300			250 ; 600			600;1000
介質溫度 oC		-20~200(常溫)，-40~450(中溫)，-250~-60(低溫)
法蘭尺寸、型式		詳見單座、雙座、套筒閥法蘭尺寸、型式
閥體材質		HT200 ; ZG230-450 ; ZG1Cr18Ni9Ti

注：1、※小口徑單座閥額定流量系數為0.08,0.12,0.20,0.32,0.50,0.80。
2、3610R型電子式電動執行機構的主要技術參數

●性能指標
杠桿式調節閥的性能指標見氣動單座閥、氣動雙座閥、氣動套筒閥的性能指標。

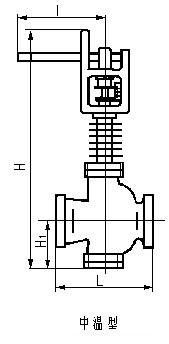

●ZVGP型常溫、中溫杠桿單座調節閥外形尺寸 mm

公稱通徑	L			H1	H		l	s	d	c	重量kg
	PN MPa				H
	1.6	4.0	6.4		常溫型	中溫型
G3/4"			75	30	370	447	1060	12	10	30	15
20		180	190	50	442	582					26
25	185	190	200	115	535	675					30
32	200	210	210	120	545	685					32
40	220	230	235	130	560	700					42
50	250	255	265	145	600	740					46
65	275	285	295	180	795	955	305	16	15	45	90
80	300	310	320	195	815	975					105
100	350	355	370	200	820	980					120
125	410	425	440	245	1030	1240	310	18	15		175
150	450	460	475	255	1050	1165					230
200	550	560	570	295	1125	1260					265

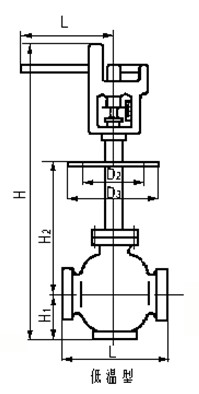

●ZVGP型低溫杠桿單座調節閥外形尺寸 mm

公稱通徑	L			Dn	-100oC		-200oC		-250oC		重量 kg
	PN　MPa				-100oC		-200oC		-250oC
	1.6	4.0	6.4		H2	H	H2	H	H2	H
G3/4"			75	135	500	805	700	1005	900	1205	18
20		180	190	275		925		1125		1325	38
25	185	190	200	290		965		1165		1365	44
32	200	210	210	310		980		1180		1380	45
40	220	230	235	340		985		1185		1385	55
50	250	255	265	370		1020		1220		1420	62
65	275	285	295	410	600	1270	800	1470	1000	1670	115
80	300	310	320	440		1380		1580		1780	135
100	350	355	370	500		1383		1585		1780	155
125	410	425	440	590	700	1545	900	1745	1100	1945	230
150	450	460	475	640		1555		1755		1955	300
200	500	560	570	760		1585		1780		1985	460

●ZVGN型常溫、中溫杠桿式雙座調節閥外形尺寸 mm

公稱通徑	L			H1	H		l	s	d	c	重量kg
	PN MPa				H
	1.6	4.0	6.4		常溫型	中溫型
25	185	190	200	120	545	695	1060	12	10	30	31
32	200	210	210	120	550	700					30
40	220	230	235	140	570	730					40
50	250	255	265	145	600	740					48
65	275	285	295	190	815	970	305	16	15	45	90
80	300	310	320	210	845	1010					110
100	350	355	370	220	870	1030					130
125	410	425	440	270	1080	1290	310	18	15	45	195
150	450	460	475	280	1095	1310					250
200	550	560	570	320	1175	1395					402
250	640	660	670	450	1545	1820	210	20	15	40	690
300	720	735	750	465	1580	1855	210	20	15	40	840

●ZVCN型低溫杠桿式雙座調節閥外形尺寸 mm

公稱通徑	L			Dn	-100oC		-200oC		-250oC			重量 kg
	PN MPa				-100oC		-200oC		-250oC
	1.6	4.0	6.4		H2	H	H2	H		H2	H
25	185	190	200	290	500	985	700	1185		900	1385	45
32	200	210	210	310		990		1190			1390	46
40	220	230	235	340		1010		1210			1410	56
50	250	255	265	370		1015		1215			1415	62
65	275	285	295	410	600	1295	800	1495		1000	1695	115
80	300	310	320	440		1305		1505			1705	135
100	350	355	370	500		1320		1520			1720	160
125	410	425	440	590	700	1585	900	1785		1105	1985	230
150	450	460	475	640		1595		1795			1995	300
200	550	560	570	760		1645		1845			2045	470

●ZVGM型常溫、中溫杠桿式套筒調節閥外形尺寸 mm

公稱通徑	L		H1	H		l	s	d	c	重量kg
	PN MPa			H
	1.6	6.4		常溫型	中溫型
25	185	200	110	535	685	1060	12	10	30	35
40	220	235	131	580	725					50
50	250	265	131	580	725					55
65	270	295	171	790	950	305	16	15	45	100
80	300	320	189	810	975					120
100	380	400	208	850	1015					152
150	530	550	275	1105	1330	310	18	15	45	270
200	640	670	320	1185	1410	310	18	15	45	440
250	780	810	390	1465	1700	210	20	20	40	755
300	880	950	450	1580	1815	210	20	20	40	920

●ZVGM型低溫杠桿式筒調節閥外形尺寸 mm

公稱通徑	L	Dn	-100oC		-200oC		-250oC			重量 kg
	PN MPa
	6.4		H2	H	H2	H		H2	H
25	200	290	500	980	700	1180		900	1380	42
40	235	330		1015		1215			1415	62
50	265	360		1015		1215			1415	70
65	295	405	600	1285	800	1485		1000	1685	125
80	320	430		1305		1505			1705	150
100	400	520		1345		1545			1745	180
150	550	695	700	1600	900	1800		1100	2000	330
200	670	840		1680		1880			2080	530

說明：杠桿機構也可與其它直行程調節機構如角閥，三通閥等配套裝配成杠桿式調節閥。

□訂貨須知

訂貨時應詳細說明以下條件：
●產品型號;
●閥體材質;
●公稱通徑;
●配何種電子式電動執行機構，其型號、規格;
●流量特性及額定流量系數Kv;
●是否有其它特殊要求。
